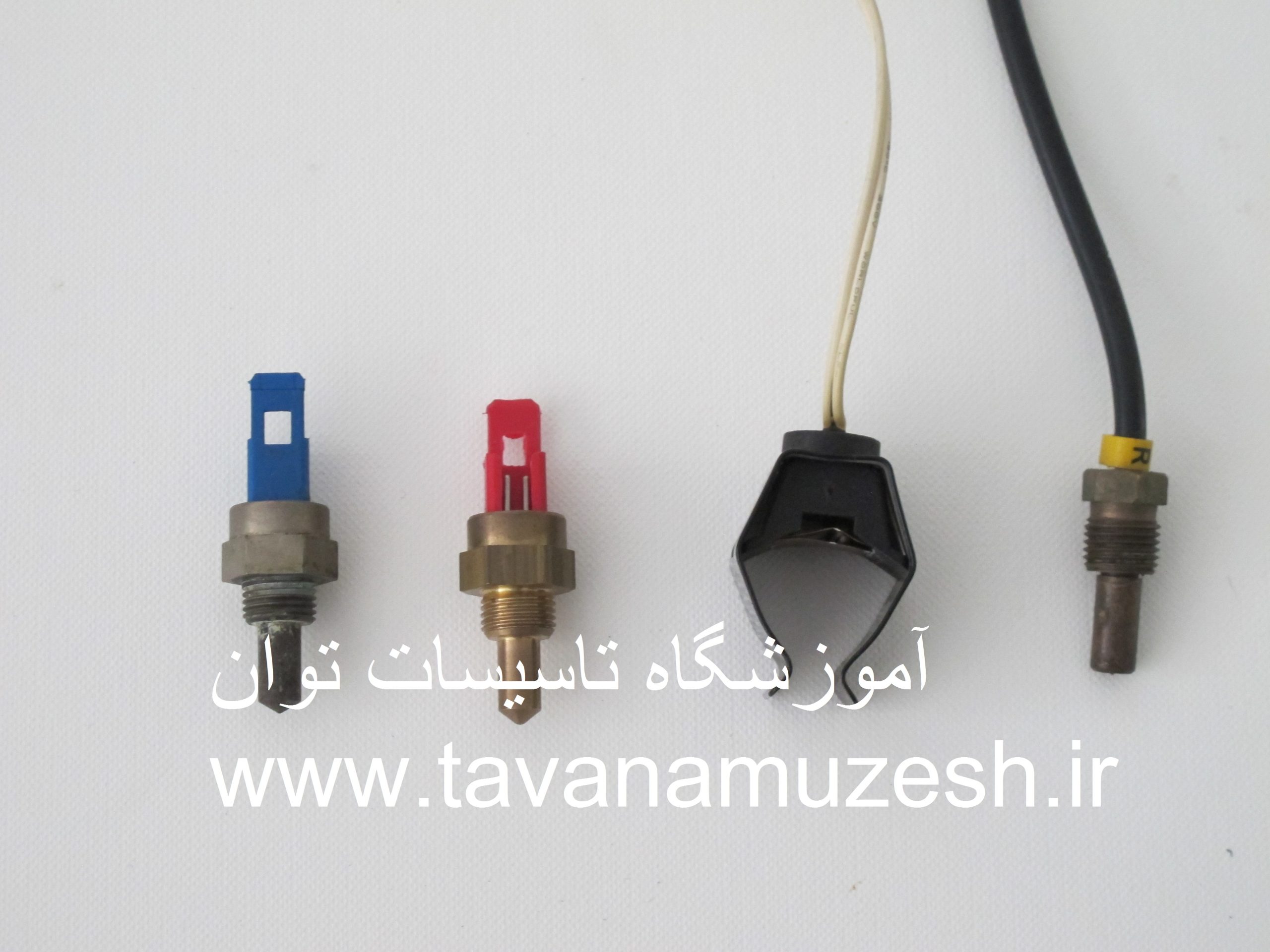

✅سنسور آب گرم مصرفی NTCS

سنسور آب گرم مصرفی NTCS

🔸سنسور آبگرم مصرفی NTCS در کجای پکیج نصب می شود؟

۱-در پکیج تک مبدل در مسیر خروج آب گرم مصرفی از پکیج و بعد از مبدل اصلی قرار دارد

۲-در پکیج دو مبدل در مسیر خروج آب گرم مصرفی از پکیج و بعد از مبدل صفحه ای )ثانویه( قرار دارد

نکته: سنسور آبگرم مصرفی NTCS دو نوع جداری و غوطه ور در آب دارد

🔸چگونه سنسور آبگرم مصرفی NTCS را تست  سلامت میکنیم؟

به وسیله اهم متر مقاومت دو سر آن را در دمای ۲۲ درجه اتاق اندازه گیری می کنیم

نکته:همیشه برای تست سنسور آبگرم مصرفی بهتر است از قطعه جایگزین استفاده گردد

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج شوفاژ دیواری،نصب و تعمیر آبگرمکن،کولرگازی اسپیلت، لوله کشی آب و فاضلاب ساختمان،لوله کشی گاز ، تعمیر برد و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

اینستاگرام آموزشگاه توان https://www.instagram.com/tavanamuzesh/

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

گروه تعمیرکاران تخصصی  آموزشگاه توان http://telegram.me/tavanservic

لطفا سوالات خود را در رابطه با  مطالب آموزشی و آموزشگاه تاسیسات توان در کادر پایین همین صفحه در قسمت ” دیدگاه ”  بنویسید تا در اسرع وقت توسط متخصصان ما پاسخ داده شود.

✅در صورت معیوب بودن سنسور آب دمای رادیاتور NTCR چه حالاتی ممکن است در پکیج بوجود آید؟

در صورت معیوب بودن سنسور آب دمای رادیاتور NTCR چه حالاتی ممکن است در پکیج بوجود آید؟

در صورت خراب بودن سنسور آب دمای رادیاتور NTCR  یکی از ۴ حالت زیر اتفاق می افتد:

۱- دار دو سیم متصل شده به سنسور شوفاژ باز شود که پکیج خطای خرابی سنسور شوفاژ می دهد

۲- مدار دو سیم متصل شده به سنسور شوفاژ بسته شود که پکیج خطای خرابی سنسور شوفاژ می دهد

۳- سنسور آب دمای رادیاتور NTCR دمای غیر واقعی و بالاتری را به برد اعلام کند در این حالت پکیج خطا نمی دهد اما با وجود سرد بودن مدار رفت رایاتورها پکیج همچنان خاموش مانده است و روشن نمی گردد و دمای تنظیمی شوفاژ با دمایی که برد نشان می دهد هم خوانی ندارد

۴- سنسور آب دمای رادیاتور NTCR  دمای غیر واقعی و پایین تری را به برد اعلام کند در این حالت پکیج خطا نمی دهد اما با وجود گرم بودن مدار رفت رایاتورها پکیج همچنان روشن مانده است و خاموش نمی گردد و دمای تنظیمی شوفاژ با دمایی که برد نشان می دهد هم خوانی ندارد

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج شوفاژ دیواری،نصب و تعمیر آبگرمکن،کولرگازی اسپیلت، لوله کشی آب و فاضلاب ساختمان،لوله کشی گاز ، تعمیر برد و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

اینستاگرام آموزشگاه توان https://www.instagram.com/tavanamuzesh/

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

گروه تعمیرکاران تخصصی  آموزشگاه توان http://telegram.me/tavanservic

لطفا سوالات خود را در رابطه با  مطالب آموزشی و آموزشگاه تاسیسات توان در کادر پایین همین صفحه در قسمت ” دیدگاه ”  بنویسید تا در اسرع وقت توسط متخصصان ما پاسخ داده شود.

✅ سنسور آب دمای رادیاتور  NTCR در پکیج شوفاژ دیواری چیست؟

سنسور آب دمای رادیاتور  NTCR

🔸وظیفه  سنسور آب دمای رادیاتور NTCR در پکیج چیست؟

دمای آب رفت مدار شوفاژ را به برد منتقل می کند و باعث خاموش روشن شدن شعله می گردد تا رادیاتورها به میزان دمای تنظمی شوفاژ گرم گردد

🔸عملکرد داخلی سنسور آب دمای رادیاتور NTCR چگونه است؟

از یک مقاومت معکوس تشکیل شده است که در دمای ۲۲ درجه اتاق مقاومت آن ۴ کیلو اهم است و با گرم شدن ، مقاومت آن کمتر می گردد

🔸نحوه تست کردن سنسور آب دمای رادیاتور NTCR  چگونه است؟

به وسیله اهم متر مقاومت دو سر آن را در دمای ۲۲ درجه اتاق اندازه گیری می کنیم

نکته:همیشه برای تست سنسور آب دمای رادیاتور NTCR بهتر است از قطعه جایگزین استفاده گردد

🔸نکته:بعضی از پکیج ها در مسیر شوفاژ دو سنسور دارند یکی در مدار رفت شوفاژ و دیگری در مدار برگشت شوفاژ

که برد با اختلاف دمای این دو سنسور میزان شعله شوفاژ را تنظیم می کند

🔸محل نصب سنسور آب دمای رادیاتور NTCR  کجاست؟

در مسیر مدار آب شوفاژ و بعد از مبدل اصلی قرار دارد

🔸انواع سنسور سنسور آب دمای رادیاتور NTCR چیست؟

سنسور آب دمای رادیاتور NTCR دو نوع جداری و غوطه ور در آب دارد

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج شوفاژ دیواری،نصب و تعمیر آبگرمکن،کولرگازی اسپیلت، لوله کشی آب و فاضلاب ساختمان،لوله کشی گاز ، تعمیر برد و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

اینستاگرام آموزشگاه توان https://www.instagram.com/tavanamuzesh/

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

گروه تعمیرکاران تخصصی  آموزشگاه توان http://telegram.me/tavanservic

لطفا سوالات خود را در رابطه با  مطالب آموزشی و آموزشگاه تاسیسات توان در کادر پایین همین صفحه در قسمت ” دیدگاه ”  بنویسید تا در اسرع وقت توسط متخصصان ما پاسخ داده شود.

نحوه تست کردن منبع انبساط پکیج شوفاز دیواری

نحوه تست کردن منبع انبساط پکیج شوفاز دیواری

فشار هوای داخل منبع انبساط در زمانی که آب در مدار شوفاژ نباشد بایستی بین ۶٫۰ تا ۲٫۲ بار باشد بنابراین برای تست سالم بودن منبع انبساط بایستی آب مدار شوفاژ را تخلیه کرد و با فشار سنج میزان هوای منبع انبساط را اندازه گیری  نمود.

🔸نکته:اگر در زمانی که مدار شوفاژ پر از آب باشد از قسمت والف منبع انبساط به جای هوا آب خارج شود منبع انبساط سواخ شده و بایستی تعویض گردد

در صورت معیوب بودن منبع انبساط در زمان استفاده از رادیاتورها با بالا رفتن دمای آب شوفاژ کم کم فشار آب مدار گرمایش نیز بالا رفته و از مرز ۳ بار می گذرد و از شیر اطمینان ۳ بار شوفاژ آب خارج می گردد

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج شوفاژ دیواری،نصب و تعمیر آبگرمکن،کولرگازی اسپیلت، لوله کشی آب و فاضلاب ساختمان،لوله کشی گاز ، تعمیر برد و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

اینستاگرام آموزشگاه توان https://www.instagram.com/tavanamuzesh/

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

گروه تعمیرکاران تخصصی  آموزشگاه توان http://telegram.me/tavanservic

لطفا سوالات خود را در رابطه با  مطالب آموزشی و آموزشگاه تاسیسات توان در کادر پایین همین صفحه در قسمت ” دیدگاه ”  بنویسید تا در اسرع وقت توسط متخصصان ما پاسخ داده شود.

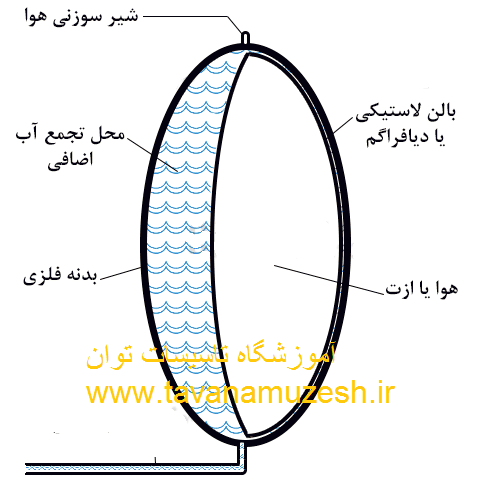

ساختمان و عملکرد منبع انبساط پکیج شوفاژ دیواری چگونه است؟

منبع انبساط

🔸وظیفه منبع انبساط در پکیج چیست؟

ثابت نگه داشن فشار مدار گرمایش در مقابل افزایش حجم آب مدار گرمایش

به دلیل اینکه آب مدار گرمایش آب ثابتی است با افزایش دمای آب شوفاژ حجم این آب شروع به بالا رفتن می کند که برای کنترل فشار این مقدارآب ثابت در پکیج از منبع انبساط استفاده می گردد

🔸عملکرد داخلی منبع انبساط چگونه است؟

منبع انساط از دو قسمت تشکیل شده است یک قسمت آب مدار شوفاژ و قسمت دیگر فشار هوا یا N2 که با افزاش دمای آب مدار شوفاژ و افزایش حجم آّب ، حجم آب اضافی به هوای داخل منبع انبساط فشار آورده و داخل منبع انبساط می رود و پس از پایین آمدن دما و حجم آب مدار شوفاژ این بار هوای متراکم داخل منبع انبساط به آب داخل منبع انبساز فشار می آورد و آب را به لوله های شوفاژ می فرستد تا فشار آب شوفاژ ثابت بماند

🔸محل نصب منبع انبساط کجاست؟

معمولا در پشت پکیج و بعد از پمپ در مدار شوفاژ قرار می گیرد

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج شوفاژ دیواری،نصب و تعمیر آبگرمکن،کولرگازی اسپیلت، لوله کشی آب و فاضلاب ساختمان،لوله کشی گاز ، تعمیر برد و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

اینستاگرام آموزشگاه توان https://www.instagram.com/tavanamuzesh/

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

گروه تعمیرکاران تخصصی  آموزشگاه توان http://telegram.me/tavanservic

لطفا سوالات خود را در رابطه با  مطالب آموزشی و آموزشگاه تاسیسات توان در کادر پایین همین صفحه در قسمت ” دیدگاه ”  بنویسید تا در اسرع وقت توسط متخصصان ما پاسخ داده شود.

آموزش نحوه تست کردن پمپ پکیج شوفاژ دیواری از لحاظ سلامت- نصب و تعمیر پکیج

 نحوه تست کردن پمپ پکیج شوفاژ دیواری

🔸پیچ دوسوی پشت پمپ را باز کرده و با پیچ گوشت دو سو از روان بودن روتور اطمینان حاصل کنید سپس در همین حالت پکیج را در مد شوفاژ روشن کرده و از گردش روتور اطمینان حاصل کنید البته در زمان روشن بودن پکیج در مود شوفاژ می بایست برق ورودی به پمپ را با اهم متر تست کرده که ۲۲۶ ولت باشد چون ممکن است برد معیوب بوده و برق به پمپ نمی فرستد

🔸در صورت معیوب بودن پمپ در پکیج های تک مبدله پکیج در مود آبگرم کار می کند ولی در مود شوفاژ پس از چند ثانیه روشن شدن شعله پکیج خاموش شده و فشار آب مدار شوفاژ سریع بالا رفته و شیر اطمینان عمل می کند و مدار

ترموستات حد شوفاژ باز شده و پکیج خطای گرمای بیش از حد می دهد اما در پکیج های دو مبدله در هر دو مد این اتفاق می افتد

🔸نشانه بارز کار نکردن پمپ این است که با روشن شده شعله در حالت شوفاژ دمای شوفاژ ثابت می ماند و بالا نمی رود و پکیج پس از چند ثانیه روشن بودن شعله خطای باز بودن ترموستات حد می دهد

🔸نکته : در زمانی که پمپ پکیج کار نمی کند برای اینکه مشخص شود پمپ معیوب است با برد اصلی برق به پمپ نمی فرستد ، به وسیله یک کابل پمپ را مستقیما به برق وصل کرده اگر روتور پمپ شروع به چرخش کرد پمپ سالم و برد اصلی  خراب است

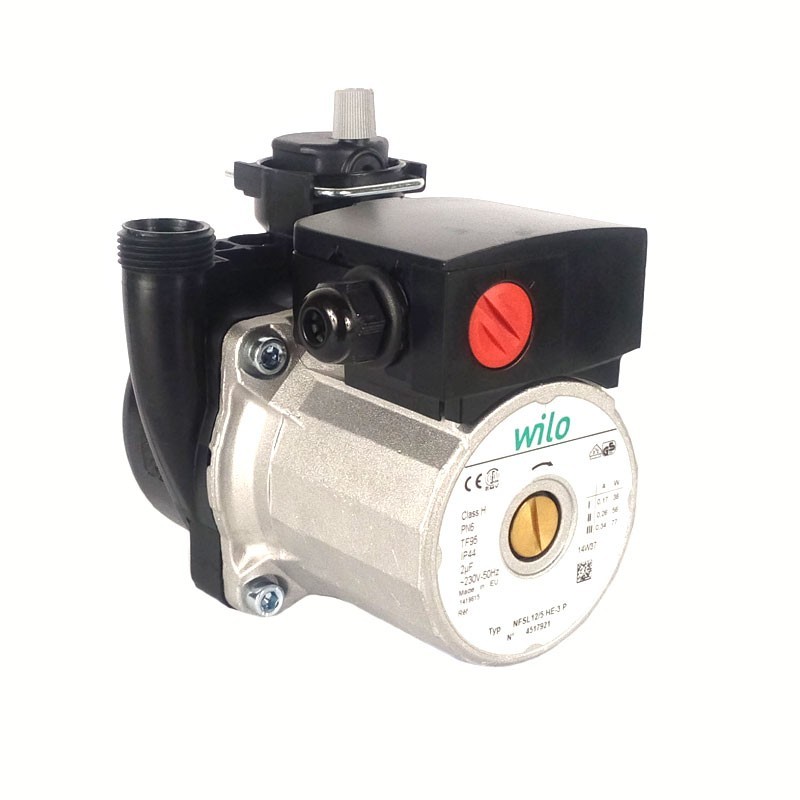

پمپ سیرکوله پکیج -آموزش نصب و تعمیر پکیج شوفاژ و آبگرمکن

پمپ سیرکوله

وظیفه پمپ در پکیج چیست؟

🔸گردش آب مدار گرمایش در پکیج تک مبدله و گردش آب مدار گرمایش به سمت رادیاتور ها و نیز مبدل صفحه ای در زمان باز بودن آب گرم مصرفی در پکیج دو مبدله

🔸عملکرد داخلی پمپ چگونه است؟

در پکیج تک مبدله پمپ فقط در مد شوفاژ کار می کند و با چرخش روتر داخل پمپ آب سیستم شوفاژ را از مسیر  برگشت رادیاتورها مکش می کند و آن را به قسمت رفت رادیاتورها دهش می دهد

در پکیج دو مبدله پمپ در زمان استفاده آبگرم مصرفی آب مدار شوفاژ را بین مبدل اصلی و مبدل ثانویه به گردش در می آورد تا آبگرم مصرفی را به صورت القائی گرم کند و در مد شوفاژ نیز با چرخش روتر داخل پمپ آب سیستم شوفاژ را از مسیر برگشت رادیاتورها مکش می کند و آن را به قسمت رفت رادیاتورها دهش می دهد

🔸نکته: پمپ در پکیج های دو مبدله هم در مود شوفاژ کار می کند و هم در مود آبگرم مصرفی ولی در پکیج های تک مبدله پمپ فقط در مود شوفاژ فعال است محل نصب پمپ در بلوک برگشت قرار دارد

ونتوری پکیج شوفاژ دیواری- آموزش نصب و تعمیر پکیج شوفاژ دیواری و آبگرمکن

ونتوری

🔸وظیفه ونتوری در پکیج چیست؟

ایجاد مکش از پرشر سوییچ هوا

🔸عملکرد داخلی ونتوری چگونه است؟

از یک شیپور تشکیل شده که با روشن شدن فن مکشی را از پرشرسوییچ هوا ایجاد می کند و باعث بسته شدن مدار پرشر سوییچ هوا می گردد.

🔸محل نصب رابظ پلاستیکی متصل به فن کجاست؟

در درون فن قرار دارد

✅نحوه تست پرشر سوییچ آب چگونه است؟- آموزش نصب و تعمیر پکیج شوفاژ دیواری و آبگرمکن

در صورتی که فشار آب مدارگرمایش نرمال باشد (بیشتر از ۶٫۰ بار باشد)با اهم متر مداربرق پرشر سویپچ را کنترل می کنیم اگر مدار بسته باشد پرشر سوییچ آب سالم و گرنه خراب است
🔸در صورت معیوب بودن(نشانه خرابی قطعه):
پکیج هیچ عکس العملی نشان نمی دهد و در مرحله اول باقی می ماند
🔸محل نصب پرشر سوییچ آب برروی پکیج کجاست؟
در مسیر آب شوفاژ قبل یا بعد از مبدل قرار دارد.

آموزش نصب و تعمیر پکیج و آبگرکمن و کولرگازی اسپیلت و … ۰۲۱۶۶۸۷۵۰۹۴ تهران و ۰۲۶۳۲۷۲۸۵۴۲ کرج

✅پرشر سوییچ آب پکیج شوفاژ دیواری-آموزش نصب و تعمیر پکیج شوفاز دیواری و آبگرمکن

آموزش تعمیر و نصب پکیج
آموزشگاه تاسیسات توان

فشار آب مدار گرمایش را کنترل می کند

🔸عملکرد داخلی پرشر سوییچ آب چگونه است؟

پرشرسویچ آب در تمام مراحل کاری پکیج مدار آن کنترل می شود و در صورت کمبود فشار آب مدار گرمایش مدار پرشر سویچ آب باز می شود و اجازه ادامه مراحل بعد را نمی دهد.

در صورتی که فشار آب مدار گرمایش بالاتر از ۶٫۰ باشد مدار پرشر سویچ آب بسته می شود و پکیج به کار خود ادامه می دهد
