✅پرشر سوییچ آب پکیج شوفاژ دیواری-آموزش نصب و تعمیر پکیج شوفاز دیواری و آبگرمکن

آموزش تعمیر و نصب پکیج
آموزشگاه تاسیسات توان

فشار آب مدار گرمایش را کنترل می کند

🔸عملکرد داخلی پرشر سوییچ آب چگونه است؟

پرشرسویچ آب در تمام مراحل کاری پکیج مدار آن کنترل می شود و در صورت کمبود فشار آب مدار گرمایش مدار پرشر سویچ آب باز می شود و اجازه ادامه مراحل بعد را نمی دهد.

در صورتی که فشار آب مدار گرمایش بالاتر از ۶٫۰ باشد مدار پرشر سویچ آب بسته می شود و پکیج به کار خود ادامه می دهد

نحوه تست سالم بودن پرشر سوییچ هوا ی پکیج چگونه است؟- آموزش نصب و تعمیر پکیج شوفاژ دیواری

آموزش نصب و تعمیر پکیج در آموزشگاه تاسیسات توان

نحوه تست کردن پرشر سویچ هوای پکیج

🔸تست خود قطعه

لوله آنتی کندانس را از سمتی که به فن وصل شده جدا کرده و دو سیمی برقی که به پرشرسوییچ هوا متصل شده را جدا کرده آنگاه با اهم متر مدار آن را کنترل می کنیم که باید مدار آن قطع باشد سپس از لوله آنتی کندانس مک زده و نگه می داریم که باید مدار پرشر سوییچ هوا با مکش وصل شود

🔸تست پرشرسوییچ هوا حین کارکرد

اگر فن خاموش باشد بایستی بااهم متر باز بودن مدار پرشرسوییچ هوا را کنترل کرد و اگر فن روشن باشد بایستی بااهم متر بسته بودن مدار پرشر سوییچ هوا را کنترل کرد

🔸در صورت معیوب بودن پرشرسویچ هوا

فن خاموش باشد

اگر فن خاموش است با جدا کردن لوله آنتی کندانس فن روشن نشود ولی با کشیدن یکی از سیم های پرشرسوییچ هوا فن روشن شود پرشرسوییچ هوا معیوب است

فن روشن باشد

اگر فن روشن است با جدا کردن لوله آنتی کندانس از قسمت فن و مکش آن اگر جرقه زن وارد عمل شود،پرشر سوییچ هوا سالم و گرنه معیوب است

پرشر سوییچ هوا چه قطعه ای است؟- آموزش نصب و تعمیر پکیج شوفاژ دیواری

🔸وظیفه پرشر سویچ هوا در پکیج چیست؟
کنترل خروج محصولات احتراق
🔸عملکرد داخلی پرشرسوییچ هوا چگونه است؟
پرشرسوییچ هوا تنها قطعه ای در پکیج است که برد در دو مرحله آن را کنترل می کند.قبل از اینکه برد فن را روشن کند ، برد کنترل می کند مدار پرشرسوییچ هوا باز باشد.سپس در صورت باز بودن مدار پرشرسوییچ هوا برد فن را روشن می کند و سپس دوباره برد ، مدار پرشرسوییچ هوا را کنترل می کند که با روشن شدن فن و مکش از لوله آنتی کندانس مدارپرشرسوییچ هوا بسته شده باشد
🔸محل نصب پرشرسوییچ هوا کجا است؟
بالای محفظه احتراق و نزدیک به فن قرار دارد

تفاوت پکیج های تک مبدله و دومبدله در چیست؟- آموزش نصب و تعمیر پکیج شوفاژ دیواری

🔸پكیج ها از نظر تعداد مبدل به دو نوع زیر تقسیم می شوند:

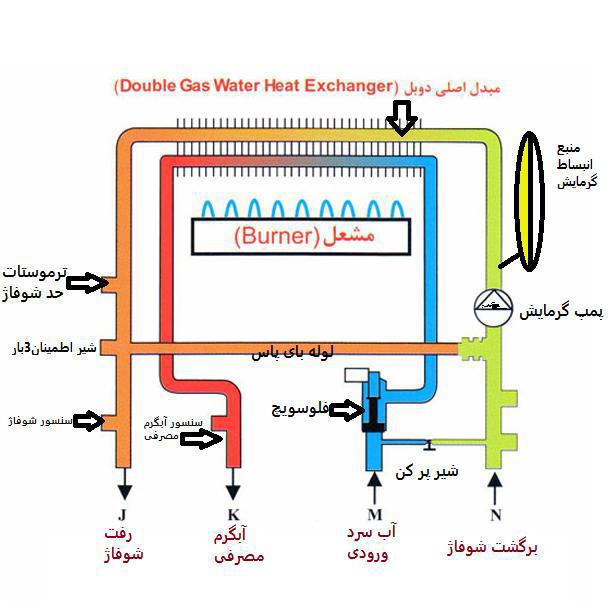

۱-تک مبدله
در این نوع پکیج در واقع دو مبدل آبگرم مصرفی و سیستم در درون هم مستتر می باشند و این مبدل وظیفه تامین هر دو را بر عهده دارد این مبدل از نوع پوسته لوله می باشد
۲-دو مبدله
در نوع دو مبدله یک مبدل وظیفه تامین آبگرم شوفاژ سیستم را بر عهده دارد و مبدل دیگر با استفاده ازآبگرم مبدل اول وظیفه تامین آبگرم مصرفی را بر عهده دارد. مبدل اصلی از نوع پوسته لوله و مبدل کمکی از نوع صفحه ای می باشد

پکیج دو مبدله


پکیج تک مبدله

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج،اسپیلت و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان http://aparat.com/tavanamuzesh

عیب یابی و تعمیر یخچال و فريزر- اواپراتور در فواصل زمانی اندك،مملو از برفك می شود

✅عیب یابی و تعمیرات یخچال

❌عیب- اواپراتور در فواصل زمانی اندك،مملو از برفك می شود

👈🏻علت: لاستیك دور درب خراب است

رفع عیب: اگر لاستیك دور درب خراب شود (از ضخامتش كاسته شود)،بین درب و شاسی یخچال فاصله هوایی ایجاد شده و هوای گرم بدرون یخچال راه می یابد. هوای سرد در بر خورد با هوای گرم بصورت قطرات آب در آمده و مجددا” یخ می بندد بدین ترتیب درون یخچال توده های ضخیم یخ و برفك شكل می گیرند. لاستیك دور درب را تعویض نمایید.

👈🏻علت :غذا بصورت گرم در یخچال قرار داده می شود

رفع عیب : قرار دادن غذای گرم درون یخچال بمنزله راه یابی هوای گرم بدرون آن است از این رو همواره می بایست دمای غذا در بیرون از یخچال بمیزان لازم كم شود و سپس در یخچال قرار گیرد.

👈🏻علت : دیفراست اتوماتیك دچار مشكل شده است

رفع عیب: همانگونه كه در مبحث دیفراست ذكر گردید،سیستم ذوب برفك در بعضی از یخچال ها بتوسط شمارنده دفعات باز و بسته شدن درب یا با استفاده از تایمر و یا با بكار گیری اتومات مخصوصی دیفراست انجام می شود. اینگونه یخچال ها به برفك بسیار حساس بوده و در صورت از كار افتادن سیستم سریع دچار مشكل می شوند (معمولی ترین مشكل عدم اتو مات یخچال است).سیستم دیفراست یخچال را بررسی و عضو معیوب را تعمیر ویا تعویض نمایید.

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج،اسپیلت و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

مزایا و معایب کولر گازی اینورتر چيست؟– آموزش نصب و تعمیر کولرگازی اسپیلت و پنجره ای و..

کولر گازی اینورتر سیستم جدیدی در صنعت تهویه مطلوع است که توانسته با کم کردن مصرف برق گام بزرگی در پیشرفت در این عرضه بردارد البته قابل ذکر است که مزایا و معایبی هم در این زمینه وجود دارد که با پیشرفت زمان مطمئنا قابل برطرف کردن است.

✅ اینورتر یک وسیله نیست که روی کولر گازی نصب شده باشد بلکه اینورتر یک تکنولوژی یا سیستم است که با در کنار هم قرار دادن یک سری سخت افزار و نرم افزار قابلیت استفاده را خواهد داشت. شاید سوال بعضی از دوستان این باشد که ایا میتوان کولر گازی قدیمی را کم مصرف کرد یا اینکه آن را اینورتر دار کرد ؟ که جواب آن خیر است

✅مزایای کولر گازی اینورتر

مصرف کم برق :این نوع از کولر گازی ۳۰ تا ۶۰ درصد درمصرف برق صرفه جویی کرده که یکی از بزرگترین مزایای این سیستم است

صدای کم دستگاه نسبت به مدل های قدیمی تر

زیبایی پنل های دستگاه و هماهنگ شدن با سیستم های روز دنیا مانند WIFI و…..

✅معایب کولر گازی اینورتر

هزینه زیاد این کولر گازی نسبت به سیستم های قدیمی تر کولر گازی که این افزایش هزینه از ۲۰ تا ۴۰ درصد قابل تغییر است .
به دلیل اینکه تمامی برنامه های صادر شده در این سیستم کاملا دیجیتال است و توسط مادربرد مرکزی صادر میشود در صورت بروز هرگونه مشکل برای این برد به هیچ عنوان امکان راه اندازی این سیستم نیست

انحصار خدمات و قطعات توسط شرکت تولید کننده که اگر از شرکتی که خدمات پس از فروش مناسبی در ایران ندارد خریاداری شود امکان روبرور شدن با مشکل برای تامین قطعات زیاد است

برای تعمیر این کولر گازی نیاز به تعمیرکاران متخصص بوده که علاوه بر تجربه نیاز به دانش فنی بالایی نیز هست

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج،اسپیلت و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh

عيب يابي و تعميريخچال فريزر-چرا علیرغم عملكرد صحیح كمپرسور ،اواپراتور دائما خیس مي شود؟

✅عیب یابی و تعمیرات یخچال

❌عیب ـ علیرغم عملكرد صحیح كمپرسور ،اواپراتور دائما” خیس بوده و قطرات آب از آن چكه می كند.

👈🏻علت۱ :ترموستات بر روی درجه مناسب قرار نگرفته

رفع عیب: از آنجا كه ترموستات در حد كمی تنظیم شده ، سرمای ایجاد شده پاسخگوی نیاز یخچال نیست.توسط حركت ولوم در جهت عقربه های ساعت میزان سرما سازی یخچال را افزایش دهید.

👈🏻علت ۲: ترموستات تنظیم نیست.

رفع عیب : در بسیاری از موارد مشاهده می شود كه به سبب تنظیم نا مناسب و یا ضعیف شدن فنر زیر اهرم كلید، مدت استراحت (توقف) ترموستات افزایش یافته و بواسطه افزایش دما در اواپراتور ، برفك ها ذوب شده و شاهد ریزش قطرات آب خواهیم بود از اینرو لازم است با حركت بسیار ملایم پیچ تنظیم در جهت عقربه های ساعت ، توقف ترموستات را كاهش دهیم این عمل نیاز به تبحر فراوانی دارد .

👈🏻علت۳: سیستم ذوب برفك (دیفراست) دائم در مدار است.

رفع عیب: در مواردی دیده شده كه به سبب بروز اشكال در ترموستات دیفراست ،شیر سولنوئیدی مدام عمل نموده و با ورود گاز به اواپریتور،یخ و برفك ها ذوب می شوند. صحت عملكرد دیفراست را كنترل نمایید.

🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج،اسپیلت و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh



عيب يابي و تعميريخچال فريزر- چرا يخچال اتومات نمي كند؟

✅عیب یابی و تعمیرات یخچال

❌عیب: یجچال اتومات نمی كند.

👈🏻علت۱: لوله بلو از جای خود خارج شده است.

رفع عیب : در مبحث ترموستات به اهمیت صحت قرار گرفتن لوله بلو در جایگاهش (بدنه اواپریتور ) اشاره شد.اگر به سبب جابجایی یخچال ویا ذوب برفك و یا…..لوله بلو از بدنه اواپریتور جدا شود اتومات یخچال بسیار با تاخیر و یا در بعضی موارد به صورت كلی قطع شد.توصیه می شود قبل از هر اقدامی به محل استقرار لوله بلو توجه نمایید و اگر با موارد مذكور مواجه شدید لوله بلو را را به آرامی در جایگاهش مستقر نمایید تا من بعد عمل اتومات همانند گذشته انجام شود .

👈🏻علت۲: كنتاكت های ترموستات به یكدیگر جوش خورده اند.
رفع عیب: گاها” دیده می شود كه بر اثر كار مداوم سطح پلاتین های اصلی كلید ترموستات فرسوده شده وبه یكدیگر بصورت دائم اتصال می یابند . برای پی بردن به این عیب اتومات را در حالی كه یخچال روشن است به طرف خلاف عقربه ساعت ویا بعبارت دیگر بطرف صفر بچرخانید.اگر یخچال خاموش شد كلید ترموستات (اتومات)سالم است اما اگر تغییر حالت در كار ترموستات مشاهده نشد قطعا” پلاتین ها به یكدیگر چسبیده اند. ترموستات را به آرامی از بدنه یخچال خارج نمایید و پس از باز نمودن قابه آن كنتاك های كلید را از یكدیگر جدا ساخته و پس از سمباده كشی ،كلید را بتوسط اهم متر تست نمایید. اگر با حركت ولوم بطرف چپ و راست قطع و وصل كلید بتوسط انحراف عقربه اهم متر مشاهده شده ترموستات را بی آن كه به لوله مویی آسیبی برسد ،مجددا” به محل استقرار اولیه اش باز گردانید.در بعضی از ترموستات ها ،دسترسی به كلید دشوار و یا غیر ممكن است.اینگونه ترموستات ها را اجبارا”تعویض می كنیم.

👈🏻علت۳: مقدار برفك در اواپراتور بسیار زیاد است.

رفع عیب: در مباحث قبل ذكر شد كه ایجاد برفك و تجمع آن در اواپراتور عمل سرما سازی را مختل می سازد.از اینرو اگر مقدار برفك اواپراتور از حد معینی تجاوز نماید،عمل اتومات قطع شده ویا بسیار بكندی و با تاخیر صورت می گیرد. اگر یخچال دارای سیستم دیفراست است،آن را به كار اندازید.در غیر این صورت یخچال را از برق خارج نموده ودرب آن را برای مدتی باز بگذارید و پس از ذوب برفك ها و پاك سازی كامل دیواره های اواپراتور از یخ های زائد، مجددا” یخچال را به برق وصل كنید تا اتو مات همانند گذشته بصورت مداوم انجام شود.👈🏻

👈🏻علت۴: سیم بندی یخچال اشتباه است.

رفع عیب: اگر پس از سیم بندی یخچال عیب مذكور رخ داده ،یكی از علل ممكنه می تواند اشتباه شما در سیم بندی باشد. مدار را مجددا” بر رسی نمایید.

🔵توجه: در آموزشگاه تاسیسات توان تمامی دوره ها به صورت کامل تدریس می گردد و نیازی به گذراندن دوره های مقدماتی و پیشرفته به صورت جدا نمی باشد.



🔴آموزشگاه تاسیسات توان

✅آموزش نصب و تعمير پکیج،اسپیلت و… ❎مدرک فنی حرفه ای

👈🏻تهران ۶۶۸۷۵۰۹۴-۰۲۱ 👈🏻کرج ۳۲۷۲۸۵۴۲-۰۲۶

كانال تلگرام آموزشگاه توان  http://www.t.me/tavanamuzesh

سایت آموزشگاه توان           http://tavanamuzesh.ir

فيلم هاي آموزشي آموزشگاه توان  http://aparat.com/tavanamuzesh



شعله در دستگاه پكيج شوفاژ ديواري توسط چه قطعه اي حس مي گردد؟



حسگر شعله:

قطعه است در دستگاه پکیج که وظیفه آن حس نمودن شعله و خاموش کردن جرقه زن است. این قطعه از نظر شکل ظاهری شبیه جرقه زن است. ولتاژی که در مدار حسگر برقرار است در دستگاه های قدیمی در حد میلی ولت است اما در دستگاههای جدید این ولتاژ در محدوده ۲۲۰ ولت می باشد. شدت جریان عبوری از حسگر در محدوده چند میلی آمپر است. از آنجایی که حسگر و جرقه زن باهم شروع به کار میکنند ، بنابراین بلافاصله پس از حس شدن شعله جرقه زن قطع شده و شعله پایدار می گردد. فاصله سر الکترود حسگر شعله تا بدنه مشعل بین ۵ تا ۱۰ میلیمتر است. الکترودهای حسگر شعله معمولاً به صورت تک الکترونی نصب میشوند و همواره بدنه حسگر به بدنه پکیج وصل است. الکترودهای حسگر شعله نیز مانند الکترود جرقه زن توسط چینی ۶۸ مگااهمی عایق شده تا از نشت جریان الکترود به بدنه مشعل و کارکرد صحیح آن مطمئن باشییم .

دونمونه از  مشکلاتي كه موجب اختلال عملكرد حسگر  شعله مي گردند :

۱فاصله سر الکترود حسگر شعله از بدنه مشعل یاسر الکترود مثبت حسگر شعله و الکترود منفی کمتر از ۵ میلیمتر است. یا بیشتر از ۱۰ میلیمتر شده است. حسگر بهخوبی شعله را حس نمیکند و دستگاه روشن میشود اما پایدار نمیشود.

۲چینی الکترود حسگر شعله ترک برداشته و جریان نشت می کند بنابراین شعله حس نمی شود و خاموش می گردد .

۳شعله کوتاه است و …

چرا يخچال روشن نمي شود؟ – عیب یابی و تعمیر یخچال

❌ عیب۱ـ یخچال روشن نمی شود.

👈🏻علت۱ :پریز برق ندارد،دوشاخه یا سیم رابط معیوب است.

رفع عیب :پس از كنترل برق پریز دوشاخه وسیم رابط را به این صورت آزمایش می كنیم .توسط یك سیم دو قطب دو شاخه را به یكدیگر مرتبط ساخته ودر حالی كه ورودی كابل را از مدار یخچال باز نموده ایم ،آوامتر را به آن ها متصل می نماییم در صورت عدم انحراف عقربه ،سیم رابط ودو شاخه را كه معمولا” به شكل یك پارچه تولید می شود تعویض می كنیم.

👈🏻علت۲ : ترموستات معیوب است

رفع عیب : با بررسی مدار الكتریكی یخچال (شكل فوق ) به این نتیجه خواهید رسید كه اگر كلید ترموستات خراب باشد و فاز ورودی را به موتور ،هدایت نكند كمپرسور قادر به حركت نخواهد بود . ورودی و خروجی ترموستات را به آرامی از آن جدا سازید و با اتصال رابط های اهم متر به آن ولوم را به چپ و راست بچرخانید تا صدای قطع و وصل كلید داخل ترموستات شنیده شود . اگر با وصل كلید عقربه بطرف صفر منحرف و با قطع كلید عقربه بطرف بی نهایت باز گردد عیب از ترموستات نیست .در غیر این صورت ترموستات را از بدنه یخچال خارج نموده و قاب آن را باز كنید و به آرامی سعی كنید مشكل كلید داخل آن را رفع نمایید.اگر ترموستات تعمیر نمی شود آن را تعویض كنید تا یخچال شروع بكار كند.

تذكر:در مواردی كه نیاز است ترموستات از یخچال خارج شود ویا اگر ناچارید در همان وضعیت (متصل به بدنه ) بر روی آن آزمایش را انجام دهید، می بایست در نظر داشته باشید كه اعمال فشار نا مناسب برروی ترموستات ممكن است به لوله مویی و یا لوله بلو آسیب رساند، ودر نتیجه گاز داخل ترموستات تخلیه شود.ترموستاتی كه دچار چنین عیبی گردد،بلافاصله باید تعویض شود زیرا عمل اتومات را انجام نخواهد داد.

👈🏻علت ۳: اورلود معیوب است.

رفع عیب: در صورت خرابی اورلود كمرسور روشن نخواهد شد زیرا عموما” جایگاه اورلود سر راه نول مشترك كمپر سور است واگر پلاتین های داخلش در حالت عادی متصل نباشند به موتور الكتریكی كمپرسور ولتاژ نمی رسد اتصال پلاتین های اورلود را بتوسط اهم متر در حالی كه دوشاخه از پریز جدا شده ،مورد بررسی قراردهید.اگر این پلاتین ها به یكدیگر متصل نیستند،اورلود را با نوع مشابه خودش تعویض نمایید.معمولا”بر روی اورلود كد بخصوصی ذكر می شود كه در واقع بیانگر جریان نامی اورلود است.اگر به مورد مذكور توجه نشود و اورلود جدید دارای جریانی كمتر از جریان نامی اورلود قبلی باشد،بمحض اتصال برق به كمپر سور ،عمل نموده و مدار الكتریكی موتور را قطع می كند.

👈🏻علت۴ :سیم های رابط از مجموعه سیم بندی مدار جدا (قطع)شده اند.

رفع عیب: اگر سیم های اصلی مانند فاز و یا نول مدار پاره شده ،و یا از اتصالات قطعاتی مانند ترموستات – اولود یا موتور جدا شوند عیب مربوطه بوجود می آید. سیم بندی را دقیقا” بر رسی نمایید ودر صورت مشاهده قطعی و یا پارگی در سیمی،اتصال را مجددا” بر قرار نمایید تا مشكل بر طرف شود.
